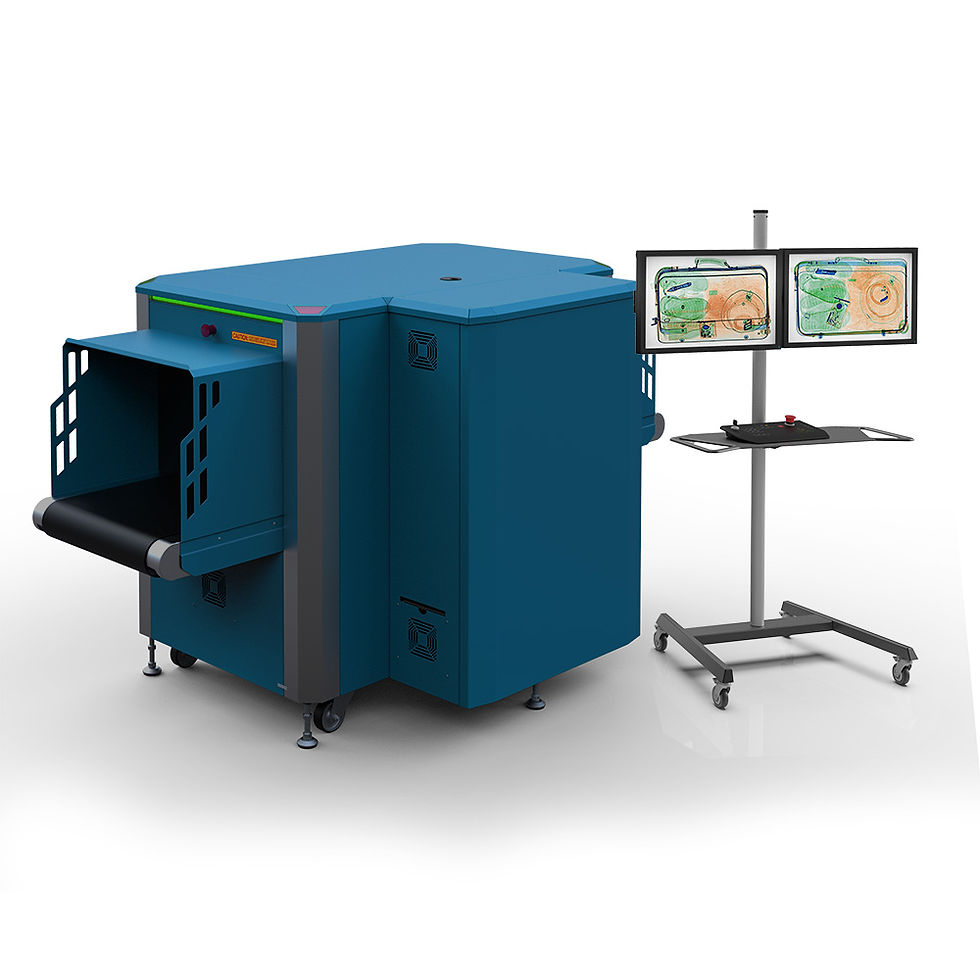

Рентгеновская установка "АДН 64Д" представляет собой двухпроекционный рентгенотелевизионный интроскоп для досмотра багажа, обеспечивающий получение рентгеновских снимков с высоким разрешением, и оснащенный функцией автодетекции запрещенных объектов и угроз.
Тоннель с шириной 620 мм и высотой 450 мм является оптимальным для досмотра багажа, сумок, ручной клади и посылок, что идеально подходит для использования в пунктах досмотра объектов критической инфраструктуры, силовых структур и органов безопасности, таможни, пограничной службы, отелей, развлекательных центров, учебных заведений, спортивных объектов и других мест, где требуется надежное и бесперебойное функционирование систем досмотра.
Сканер "АДН 64Д" использует функции автодетекции различных классов запрещенных объектов, уникальные палитры окрашивания и возможность сенсорного управления обеспечивают исключительный уровень эффективности операторов.
Особенности и преимущества
• Двухракурсная технология: Позволяет получать изображения с двух перспектив, минимизируя время досмотра.
• Искусственный интеллект для автоматического обнаружения: Автоматическое выявление запрещённых предметов, улучшая точность и надежность досмотра.
• Телеметрия и дистанционное управление: Мониторинг состояния устройства в реальном времени для предотвращения аварийных ситуаций.
• Расширенные цветовые палитры: Возможность выбора из трёх различных цветовых палитр для улучшенного визуального восприятия.
• Многоязычная поддержка: Поддержка русского, английского, арабского и китайского языков.
• Быстрый запуск и безопасное отключение: Минимальное время подготовки и быстрая остановка системы в случае необходимости.
• Мобильность и удобство транспортировки: Легкость перемещения и установки благодаря компактным размерам и колёсной системе.
Радиационная безопасность:
Конструкция установки при всех возможных условиях эксплуатации обеспечивает ослабление мощности эквивалента амбиентной дозы рентгеновского излучения в любой доступной точке на расстоянии 0,1 м от внешней поверхности установки до уровня не более 1 мкЗв/ч.
Функции управления:
• Автоматическое выделение подозрительных объектов (таких, как взрывчатка, наркотики, непросвеченные области) используя Zэфф. и оптическую плотность
• Функция контроля работы оператора TIP (Threat Image Projection)
• Защищенный вход в систему
• Многоуровневый пользовательский доступ с возможностью администрирования пользователей, ролей и уровня доступа.
• Просмотр рентгеновских изображений из предыдущей сессии
• Быстрый просмотр последних 10 изображений (настраиваемый параметр)
• Двунаправленное сканирование
• Режимы работы: сканирование с остановкой конвейера после каждого объекта или без остановки, с возможностью возврата объекта после сканирования
• Автоматическая диагностика работоспособности установки и отдельных узлов
• Автоматический прогрев рентгеновского генератора при длительном простое (при ежедневной эксплуатации сканера прогрев не требуется)
• Автоматическое сохранение рентгеновских изображений в архиве
• Счетчик багажа
• Отображение даты и времени, серийного номера установки и ID оператора
• Мультиязычный интерфейс
• Возможность выбора оператором 3-х, 7-и цветной или непрерывной палитры окрашивания
• Отображение версии ПО и серийного номера установки
• Отображение времени входа пользователя в систему и длительности текущей сессии
• Отображение суммарного времени работы системы
• Отображение статуса подключения, текущей температуры и суммарного времени работы источника рентгеновского излучения
• Визуализация срабатывания защитных блокировок
• Отображение статуса оптических датчиков
• Формирование служебных отчетов системы
• Наличие трех программируемых кнопок (в составе клавиатуры управления КНТР)
РАЗМЕРЫ
Размеры досмотрового тоннеля
- Ширина
- Высота
620 мм
450 мм
Габаритные размеры, не более
- Ширина
- Высота
- Длина
1200 мм
1350 мм
2350 мм
Вес, не более
800 кг
КОНВЕЙЕР
Максимальная распределенная нагрузка на конвейер
200 кг
Высота конвейера
700 мм
Скорость ленты конвейера
0.22±0.03 м/с
Уровень звука
<65 dB(A)
ИСТОЧНИК РЕНТГЕНОВСКОГО ИЗЛУЧЕНИЯ
Напряжение анода
160 кВ
Направление излучения
Диагонально вверх и диагонально вбок
Система охлаждения
герметичная масляная ванна с воздушным охлаждением
Безопасность пленок
до ISO 1600 (33 DIN)
ПРИЕМНИК РЕНТГЕНОВСКОГО ИЗЛУЧЕНИЯ
Тип
Г-образный массив
Уровни серого
65 536
Число элементов
суммарно 2432 в двух Г-образных массивах
Обнаружительная способность по медной проволоке
0.08 мм (40 AWG)
Проникающая способность по стали
36 мм гарантированно;
37 мм типично.
Пространственное разрешение, мм
1.0 в направлении сканирования;
1.0 вдоль детектора
Видимые уровни контраста, не менее
24
ПАРАМЕТРЫ АРМ ОПЕРАТОРА
Процессор
Не хуже 2,5 ГГц, 4 ядра, 8 МБ L3
Накопитель
SSD, не менее 240 ГБ
ОЗУ
DDR4, не менее 16 ГБ
Монитор и управление
2х ЖКИ монитора не менее 23.6” (1920х1080) с клавиатурой управления (длина кабеля клавиатуры управления КНТР - 3 м)
или
2x ЖКИ сенсорных мультитач монитора 23,8” (1920х1080) с пультом управления
Операционная система
MS Windows 10 IoT, отказоустойчивая конфигурация
