Рентгеновская установка "АДН 53К" представляет собой однопроекционный рентгенотелевизионный интроскоп для досмотра багажа, оснащенный функцией автодетекции запрещенных объектов и угроз.
Тоннель шириной 530 мм и высотой 330 мм делает сканер идеальным решением для досмотра сумок и небольшого багажа в местах с ограниченным пространством. Сканер легко перемещается без специального оборудования и предназначен для использования в пунктах досмотра объектов критической инфраструктуры, правоохранительных органах и службах безопасности, гостиницах, центрах мероприятий, учебных заведениях, спортивных аренах и других местах, где требуется надежная и бесперебойная работа систем контроля.
АДН 53К использует функции автодетекции различных классов запрещенных объектов, уникальные палитры окрашивания и возможность сенсорного управления обеспечивают исключительный уровень эффективности операторов.
Особенности и преимущества
• Мобильность и компактность: Легкая интеграция в любое пространство и удобство транспортировки благодаря колёсной системе.

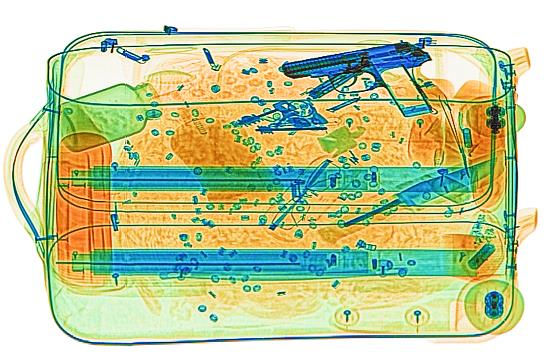

• Разнообразие цветовых палитр: Возможность выбора между традиционной трёхцветной палитрой и расширенными цветовыми опциями для улучшенного визуального различения материалов.
• Высокая скорость готовности к работе: Начало работы за 30 секунд, что идеально подходит для мест с большим потоком людей.
• Многоязычная поддержка: Поддержка русского, английского, арабского и китайского языков удовлетворяет международные стандарты.
• Низкодозовый режим излучения: Безопасность использования в любых условиях, без необходимости специальных разрешений.
• Усовершенствованный ИИ для автоматического обнаружения: Интегрированная система ИИ для обнаружения оружия и других угроз.
• Телеметрия и управление состоянием: Постоянный мониторинг состояния аппарата для обеспечения его надёжной работы.
Радиационная безопасность:
Конструкция установки при всех возможных условиях эксплуатации обеспечивает ослабление мощности эквивалента амбиентной дозы рентгеновского излучения в любой доступной точке на расстоянии 0,1 м от внешней поверхности установки до уровня не более 1 мкЗв/ч.
Функции управления:
• Автоматическое выделение подозрительных объектов (таких, как взрывчатка, наркотики, непросвеченные области) используя Zэфф. и оптическую плотность
• Функция контроля работы оператора TIP (Threat Image Projection)
• Защищенный вход в систему
• Многоуровневый пользовательский доступ с возможностью администрирования пользователей, ролей и уровня доступа.
• Просмотр рентгеновских изображений из предыдущей сессии
• Быстрый просмотр последних 10 изображений (настраиваемый параметр)
• Двунаправленное сканирование
• Режимы работы: сканирование с остановкой конвейера после каждого объекта или без остановки, с возможностью возврата объекта после сканирования
• Автоматическая диагностика работоспособности установки и отдельных узлов
• Автоматический прогрев рентгеновского генератора при длительном простое (при ежедневной эксплуатации сканера прогрев не требуется)
• Автоматическое сохранение рентгеновских изображений в архиве
• Счетчик багажа
• Отображение даты и времени, серийного номера установки и ID оператора
• Мультиязычный интерфейс
• Возможность выбора оператором 3-х, 7-и цветной или непрерывной палитры окрашивания
• Отображение версии ПО и серийного номера установки
• Отображение времени входа пользователя в систему и длительности текущей сессии
• Отображение суммарного времени работы системы
• Отображение статуса подключения, текущей температуры и суммарного времени работы источника рентгеновского излучения
• Визуализация срабатывания защитных блокировок
• Отображение статуса оптических датчиков
• Формирование служебных отчетов системы
РАЗМЕРЫ
Размеры досмотрового тоннеля
- Ширина
- Высота
532 мм
332 мм
Габаритные размеры, не более
- Ширина
- Высота
- Длина
695 мм
810 мм
1240 мм
Вес, не более
240 кг
Высота тележки
370 мм
КОНВЕЙЕР
Максимальная распределенная нагрузка на конвейер
100 кг.
Высота конвейера без тележки
150 мм
Скорость ленты конвейера
0.22±0.03 м/с
Уровень звука
< 65 dB(A)
ИСТОЧНИК РЕНТГЕНОВСКОГО ИЗЛУЧЕНИЯ
Напряжение анода
100 кВ
Направление излучения
диагонально вниз
Система охлаждения
герметичная масляная ванна с воздушным охлаждением ванна
Безопасность пленок
до ISO 1600 (33 DIN)
ПРИЕМНИК РЕНТГЕНОВСКОГО ИЗЛУЧЕНИЯ
Тип
Г-образный массив
Уровни серого
65 536
Число элементов в массиве
960
Обнаружительная способность по медной проволоке
0.08 мм (40 AWG)
Проникающая способность по стали
14 мм гарантированно;
16 мм типично.
Пространственное разрешение, мм
1.5 в направлении сканирования;
1.0 вдоль детектора
Видимые уровни контраста, не менее
24
ПАРАМЕТРЫ АРМ ОПЕРАТОРА
Процессор
Не ниже 2,5 ГГц, 4 ядер, 8 МБ L3
Накопитель
SSD, не менее 240 ГБ
ОЗУ
DDR4, не менее 16 ГБ
Монитор и управление
Встроенный складывающийся сенсорный LCD монитор 18,5” (1920х1080)
Операционная система
MS Windows 10 IoT, отказоустойчивая конфигурация
