Рентгеновская установка "АДН 53" предназначена для досмотра багажа, грузов и обеспечивает максимальную безопасность при компактных размерах. Рентгенотелевизионный интроскоп АДН 53 является однопроекционным, идеально подходит для административных зданий, малых спортивных арен и других мест, где необходима быстрая проверка личных вещей. Эта модель обладает высокой скоростью обработки и простотой использования, что делает её незаменимой в местах с большим потоком людей.
Тоннель с шириной 520 мм и высотой 320 мм является оптимальным для досмотра багажа, сумок, ручной клади и посылок, что идеально подходит для использования в пунктах досмотра объектов критической инфраструктуры, силовых структур и органов безопасности, таможни, пограничной службы, отелей, развлекательных центров, учебных заведений, спортивных объектов и других мест, где требуется надежное и бесперебойное функционирование систем досмотра.
Сканер АДН 53 использует функции автодетекции различных классов запрещенных объектов, уникальные палитры окрашивания и возможность сенсорного управления обеспечивают исключительный уровень эффективности операторов.
Особенности и преимущества
• Мобильность и компактность: Легкая интеграция в любое пространство и удобство транспортировки благодаря колёсной системе.
• Разнообразие цветовых палитр: Возможность выбора между традиционной трёхцветной палитрой и расширенными цветовыми опциями для улучшенного визуального различения материалов.
• Высокая скорость готовности к работе: Начало работы за 30 секунд, что идеально подходит для мест с большим потоком людей.
• Многоязычная поддержка: Поддержка русского, английского, арабского и китайского языков удовлетворяет международные стандарты.
• Низкодозовый режим излучения: Безопасность использования в любых условиях, без необходимости специальных разрешений.
• Усовершенствованный ИИ для автоматического обнаружения: Интегрированная система ИИ для обнаружения оружия и других угроз.
• Телеметрия и управление состоянием: Постоянный мониторинг состояния аппарата для обеспечения его надёжной работы.
Радиационная безопасность:
Конструкция установки при всех возможных условиях эксплуатации обеспечивает ослабление мощности эквивалента амбиентной дозы рентгеновского излучения в любой доступной точке на расстоянии 0,1 м от внешней поверхности установки до уровня не более 1 мкЗв/ч.
Функции управления:
• Автоматическое выделение подозрительных объектов (таких, как взрывчатка, наркотики, непросвеченные области) используя Zэфф. и оптическую плотность
• Функция контроля работы оператора TIP (Threat Image Projection)
• Защищенный вход в систему
• Многоуровневый пользовательский доступ с возможностью администрирования пользователей, ролей и уровня доступа
• Просмотр рентгеновских изображений из предыдущей сессии
• Быстрый просмотр последних 10 изображений (настраиваемый параметр)
• Двунаправленное сканирование
• Режимы работы: сканирование с остановкой конвейера после каждого объекта или без остановки, с возможностью возврата объекта после сканирования
• Автоматическая диагностика работоспособности установки и отдельных узлов
• Автоматический прогрев рентгеновского генератора при длительном простое (при ежедневной эксплуатации сканера прогрев не требуется)
• Автоматическое сохранение рентгеновских изображений в архиве
• Счетчик багажа
• Отображение даты и времени, серийного номера установки и ID оператора
• Мультиязычный интерфейс

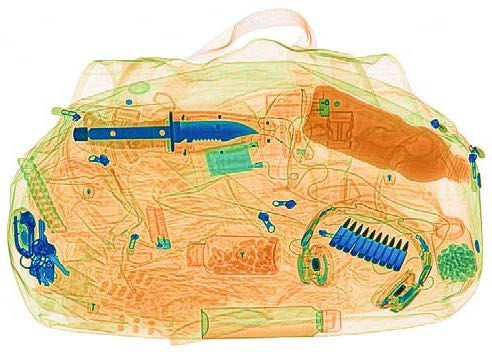

• Возможность выбора оператором 3-х, 7-и цветной или непрерывной палитры окрашивания
• Отображение версии ПО и серийного номера установки
• Отображение времени входа пользователя в систему и длительности текущей сессии
• Отображение суммарного времени работы системы
• Отображение статуса подключения, текущей температуры и суммарного времени работы источника рентгеновского излучения
• Визуализация срабатывания защитных блокировок
• Отображение статуса оптических датчиков
• Формирование служебных отчетов системы
• Наличие трех программируемых кнопок (в составе клавиатуры управления КНТР)
РАЗМЕРЫ
Размеры досмотрового тоннеля
- Ширина
- Высота
520 мм
320 мм
Габаритные размеры, не более
- Ширина
- Высота
- Длина
750 мм
1200 мм
1240 мм
Вес, не более
360 кг
КОНВЕЙЕР
Максимальная распределенная нагрузка на конвейер
160 кг
Высота конвейера
713 мм
Скорость ленты конвейера
0.22±0.03 м/с
Уровень звука
< 65 dB(A)
ИСТОЧНИК РЕНТГЕНОВСКОГО ИЗЛУЧЕНИЯ
Напряжение анода,
160 кВ
Направление излучения
Диагонально вверх
Система охлаждения
герметичная масляная ванна с воздушным охлаждением
Безопасность пленок
до ISO 1600 (33 DIN)
ПРИЕМНИК РЕНТГЕНОВСКОГО ИЗЛУЧЕНИЯ
Тип
Г-образный массив
Уровни серого
65 536
Число элементов в массиве
1024
* Обнаружительная способность по медной проволоке
0.08 мм (40 AWG)
* Проникающая способность по стали
36 мм гарантированно
37 мм типично
* Пространственное разрешение, мм
1.0 в направлении сканирования
1.0 вдоль детектора
Видимые уровни контраста, не менее
24
ПАРАМЕТРЫ АРМ ОПЕРАТОРА
Процессор
Не хуже 2,5 ГГц, 4 ядра, 8 МБ L3
Накопитель
SSD, не менее 240 ГБ
ОЗУ
DDR4, не менее 16 ГБ
Монитор и управление
ЖКИ монитор не менее 23.6” (1920х1080) с клавиатурой управления (длина кабеля клавиатуры управления КНТР - 3 м)
или
ЖКИ сенсорный мультитач монитор 23,8” (1920х1080) с пультом управления
Операционная система
MS Windows 10 IoT, отказоустойчивая конфигурация
ЭЛЕКТРОПИТАНИЕ
Тип сети
Однофазная с заземлением
Вольтаж
230 VAC ± 10% / 120 VAC ± 5%
Частота
50 / 60 Гц
Потребляемая мощность
не более 0.9 кВА
